107 Layer Error
페이지 정보
2025-08-19 14:39 | Posted By 안종수
본문
안녕하세요
하이젠알앤엠 안종수입니다.

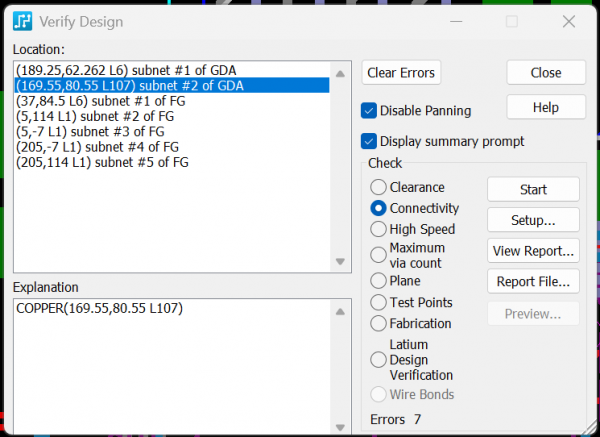

GND 배선 에러가 발생하여 확인해보니 사용하지도 않는 107 Layer와 GND가 연결되지 않아서 에러가 발생하였습니다.
사용하지도 않는 층인데 왜 에러가 발생하는거죠?
PADS 제품에 대해서 자세히 알고 싶은가요? 사용 중에 궁금한 점이 있으신가요?
Support를 통해서 도움을 받으세요.
PADS 제품에 대한 문의와 사용상의 질문에 대한 답변을 드리고, 사용 동영상 강좌 등의 유용한 정보들을 제공해 드립니다.
안녕하세요
하이젠알앤엠 안종수입니다.
GND 배선 에러가 발생하여 확인해보니 사용하지도 않는 107 Layer와 GND가 연결되지 않아서 에러가 발생하였습니다.
사용하지도 않는 층인데 왜 에러가 발생하는거죠?
ED&C님의 댓글
ED&C |안녕하세요. 이디앤씨 입니다.
L107 층에 gnd 속성의 copper data가 작성되어 있는 것으로 예상됩니다.
L107 copper display 하여 data 확인 후 필요 없는 data면 삭제하시면 됩니다.
혹시나 해당 층이 solder layer 라면 copper의 net 속성은 none으로 지정해 주셔야 합니다.
감사합니다.
